滚轮式内(外)径冲子研磨机

所属分类：产品中心
浏览次数：0

我要询价

性能特点
技术参数

研磨精准，同心度高

Accurate grinding and high concentricity

应用广泛，规格齐全

Wide application and complete specifications

操作方便，性能稳定

Convenient operation and stable performance

适用对象

冲头冲针、顶针司筒、定位销、芯轴、硬质合金刀具等相关零部件外径（外圆）研磨；

导套、弹性筒夹、工业用针棒、陶瓷导套、陶瓷油嘴等零部件内径（内孔）研磨。

1.Grinding the outer diameter of punch, ejector pin, locating pin, mandrel, cemented carbide cutter and other related parts.2.Grinding the inner diameter(inner hole) of guide sleeve, elastic collet, industrial needle bar, ceramic guide sleeve, ceramicnozzle and other parts.

机器型号Model	IDG-20（内径） Internal Diameter	ODG-25（外径） Outer Diameter
可夹持外径尺寸 Applicable Diameter	Φ1~25mm	Φ1~25mm
内（外）径加工范围 Processing range	Φ0.5~20mm	Φ0.3~25mm
加工精度Precision	0.003mm	0.003mm
X轴最大行程 X-axis MAX travel	70mm	70mm
Y轴最大行程 Y-axis MAX travel	40mm	40mm
工作头旋转角度 Working head rotation angle	±45^o	±45^o
主轴转速 Speed of main shaft	0-20000RPM可调	6500RPM
工作头转速 Speed of working head	0-180RPM可调	150RPM
主轴马达功率Motor Power	750W	750W
机器尺寸Machine Size	10006001500mm	10006001500mm
机器重量Weight	390KG	380KG
砂轮尺寸Wheel size		Φ10025.420
标准配置Standard layout	±45^o大角度盘、两轴数显、水箱和冷却装置、吸尘器口、LED工作灯	±45^o大角度盘、两轴数显、水箱和冷却装置、吸尘器口、LED工作灯
附件Accessories	研磨棒2，弹簧筒夹，滚轮2，工具套装，吸尘器（选配）	白刚玉砂轮1，修刀座1，滚轮2、砂轮法兰垫片，工具套装，吸尘器（选配）

上一篇：五轴数控工具磨床

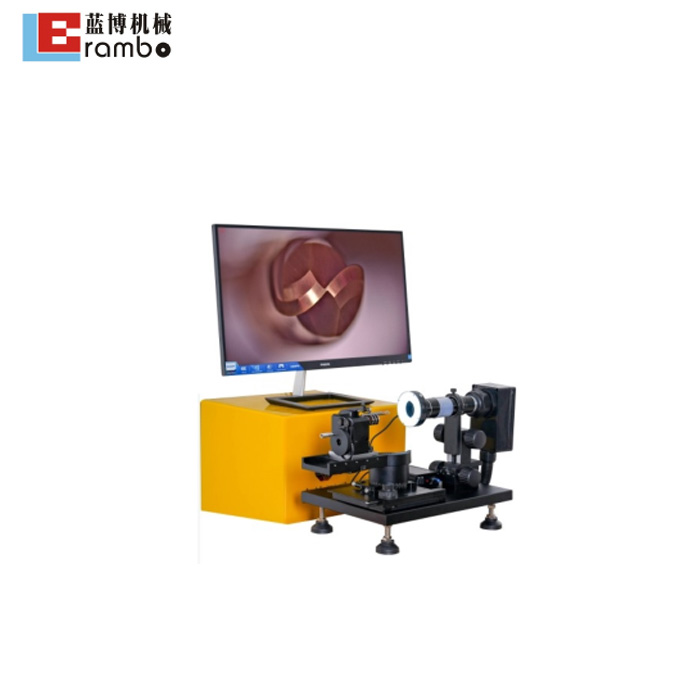

下一篇：刀具高清检测仪
